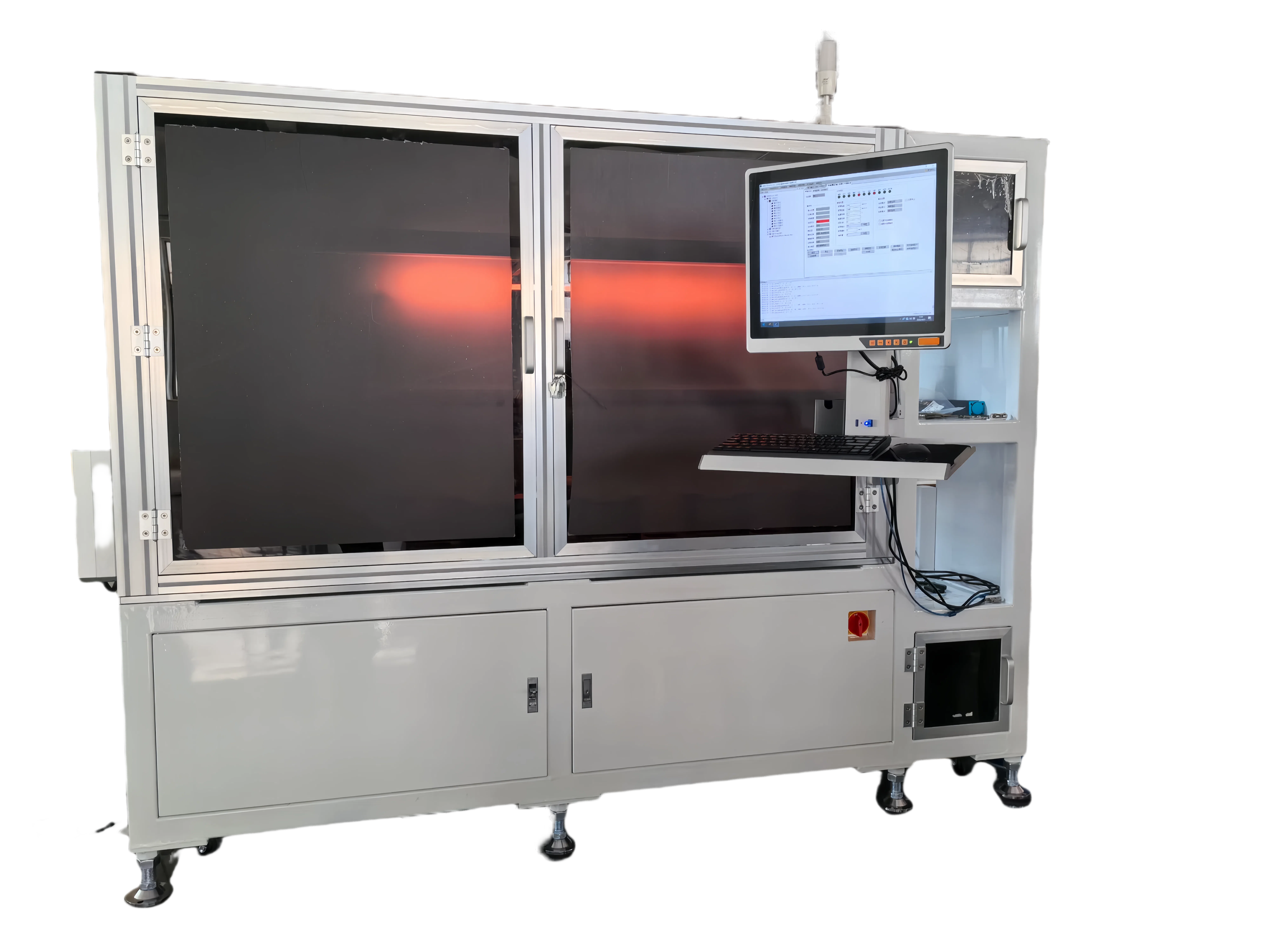

自動插拔燒錄設備
自動插拔燒錄設備
產品簡介

自動插拔燒錄設備用于光模塊固件寫入、電性能測試及功能校準，確保通信參數達標，應用于數據中心、5G、車載激光雷達等領域，提升生產良率與一致性。

插拔模組插入工作流程：

1、取料三軸將產品放在平臺上；

2、插拔模組X軸前移，直到下方的檢測光纖檢測到產品，X軸停止移動；

3、夾持電缸動作，夾緊產品進行位置定位；

4、支撐氣缸下降；

5、插拔X軸帶動產品向前移動，將產品送入測試治具內；

6、到達設定位置后，送料X軸繼續緩慢移動，同時檢測電機的力矩反饋，達到設定的力矩后停止。

7、夾持電缸松開；

8、送料X軸推出到起始位置，進行下一pcs產品的工作。

優勢：高精度防損、自適應保護、零強制操作、數據可回溯


性能指標

  • UPH：根據測試時間

  • 故障率：≤0.1%

  • 機構重復精度：0.02mm

  • 推料精度（位置+力控）：位置精度±0.01mm，力控精度50g±5%

  • 良率：99.8%

  • 設備重量：1500kg（預估）

  • 視覺模組數量：2套

  • 設備尺寸：2250*850*1800mm

特色功能

  • 1.高速穩定電接觸

  • 確保探針/夾具與光模塊金手指（Golden Finger）低阻抗接觸（<10mΩ），避免信號衰減或誤測；

  • 2.高精度時序控制

  • 燒錄時序精確到ns級，避免因信號延遲導致固件寫入失?。?/h4>

  • 3.多協議兼容性

  • 支持I2C、USB、SFP+/QSFP-DD等多種通信協議，適配不同光模塊的固件燒錄需求；

  • 4.大數據分析與追溯

  • 與MES系統聯動，記錄燒錄數據（如SN碼、測試曲線），實現全流程可追溯。

軟件功能

  • 1.智能力控插拔

  • 實時力反饋調節，動態優化插拔力度，確保金手指零損傷。

  • 2.亞毫米級視覺定位

  • 高精度視覺校準+伺服控制，定位誤差＜±0.1mm，杜絕偏斜磨損。

  • 3.自適應安全燒錄

  • 自動匹配模塊電氣參數，動態限制電流/電壓，防止過載燒毀。

  • 4.智能容錯機制

  • 插拔異常自動微調復位，燒錄失敗立即隔離，避免重復損傷。

  • 5.全流程數據追溯

  • 記錄插拔力度、燒錄參數及結果，支持序列號追蹤與統計分析。

  • 優勢：高精度防損｜自適應保護｜零強制操作｜數據可回溯

模組系統

  • 制品感應器

  • 制品角度糾正相機

  • 插拔模組（帶相機定位）

  • 取料三軸模組

  • 運輸線體

  • 測試NG放置區域

  • 測試工站*10

  • 掃描槍*10
